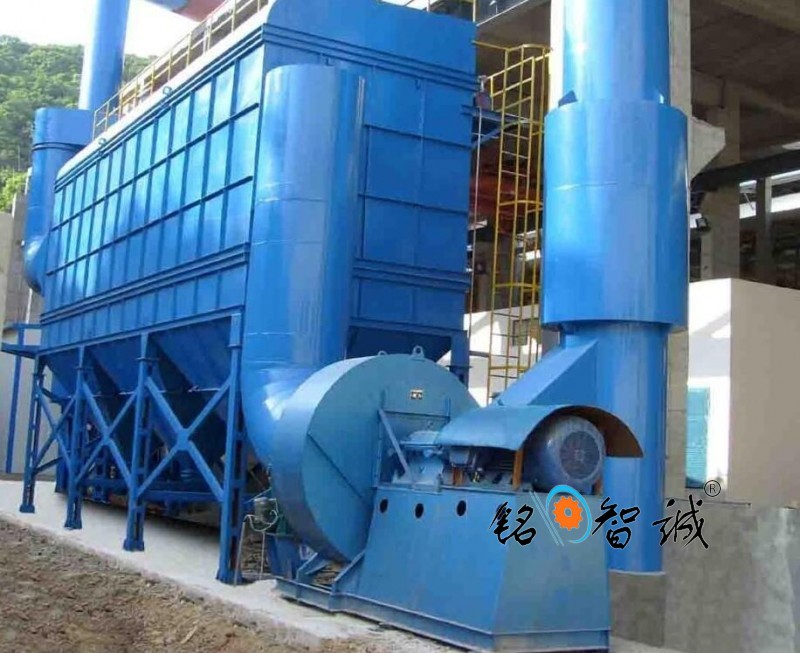

LDC型脈沖袋式除塵器

一、概述

LDC型脈沖式除塵器，是一種除塵效率高，運行穩定，性能可靠，維修方便的除塵設備。可廣泛應用于冶金、機械、化工、電力、建材等各行各業的除塵系統中。

本設備具有以下主要特點：

1、除塵設備采用能效高，低消耗噴吹裝置，實現了低壓力、短脈沖的噴吹技術。

2、濾袋固定方式簡便。濾袋以縫在袋口的彈性漲圈嵌在花板上，拆裝濾袋方便，人與濾袋接觸短暫無污染。

3、長濾袋。濾袋可增長到6米，大大突破了通常認為的脈沖除塵器的袋長，且清灰效果好。

4、占地面積小?？筛鶕?jù)處理氣量大小和現場位置進行單排或雙排組合。

5、設備傳動部件少，維修方便。

二、結構與工作原理

LDC型脈沖式除塵器主要由灰斗、中箱體、上箱體、噴吹裝置及脈沖控制儀等幾部分組成（見圖）。

含塵氣體進入中箱體下部，在擋風板形成的預除塵室內，大顆粒粉塵因慣性作用落入灰斗，含塵氣體沿?fù)躏L(fēng)板向上到濾袋，粉塵被阻留在濾袋外表面，干凈氣體經袋口從上箱體排出。隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到一定值時，清灰裝置在脈沖控制儀的控制下開始清灰。清灰控制有定時和定壓兩種，可根據生產需要選定。清灰時，壓縮空氣以很短的時間按順序通過脈沖閥，經噴吹管上的噴嘴向濾袋噴吹，在濾袋膨脹產生的加速度和反向氣流的作用下，濾袋外表面上的粉塵脫離濾袋落入灰斗，粉塵由卸灰閥排出，噴吹結束后，濾袋立即恢復過濾狀態。
